Włącznik czasowy OBI – jak wybrać, podłączyć i zaprogramować timer?

Programator czasowy może automatycznie włączać i wyłączać lampę, urządzenie podłączone do gniazdka albo wybrane obwody oświetleniowe. Największy błąd przy zakupie polega jednak na wyborze według ceny i liczby funkcji, bez sprawdzenia rodzaju obciążenia oraz miejsca zastosowania.

Inaczej dobiera się prosty timer mechaniczny do lampy, inaczej cyfrowy programator tygodniowy, a jeszcze inaczej sterownik przeznaczony do instalacji stałej. Poniżej znajdziesz praktyczne zasady wyboru, konfiguracji i bezpiecznego użytkowania.

Włącznik czasowy OBI – co to jest i do czego służy?

Włącznik czasowy, nazywany także programatorem, timerem lub włącznikiem zegarowym, steruje zasilaniem zgodnie z ustawionym harmonogramem. W najprostszym wariancie urządzenie przełącza obwód o określonych porach. Bardziej zaawansowany model pozwala zapisać różne godziny dla poszczególnych dni tygodnia albo reaguje na poziom światła za pomocą czujnika zmierzchu.

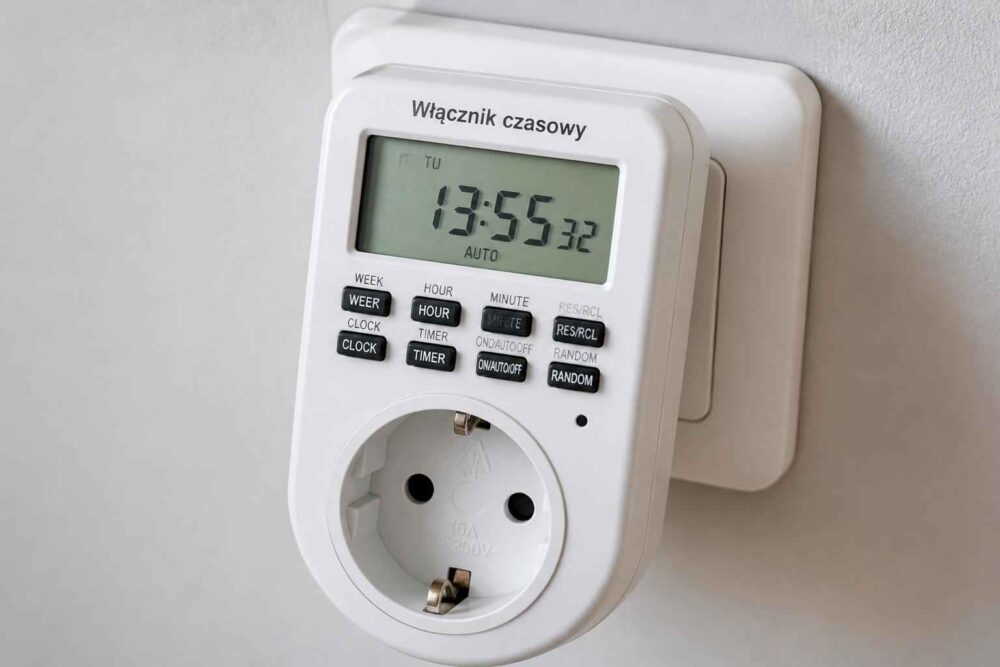

W ofercie OBI można spotkać przede wszystkim programatory gniazdkowe. Wkłada się je bezpośrednio do istniejącego gniazda, a odbiornik podłącza do gniazda znajdującego się w obudowie programatora. Taki wariant nie wymaga ingerencji w przewody instalacji i zwykle jest najrozsądniejszy do lampy, dekoracyjnego oświetlenia czy niewielkiego urządzenia o zgodnych parametrach.

Osobną grupę stanowią urządzenia do montażu w puszce, rozdzielnicy lub obwodzie stałym. Ich instalacja może wymagać podłączenia przewodów fazowych, neutralnych i wyjściowych. W tym przypadku instrukcja produktu określa sposób montażu, ale nie zastępuje oceny instalacji przez elektryka.

Jak wybrać odpowiedni model? Kryteria wyboru i porównanie

Najpierw określ, czym timer ma sterować i jak często ma przełączać obciążenie. Dla lampy stojącej lub niewielkiego oświetlenia dekoracyjnego zwykle wystarczy programator gniazdkowy. Nie ma sensu dopłacać do rozbudowanego sterownika tygodniowego, jeśli urządzenie ma działać codziennie według tej samej godziny.

Model cyfrowy jest uzasadniony wtedy, gdy harmonogram ma być różny w poszczególne dni. Przykładowo światło może włączać się rano i wieczorem, ale w weekend według innego planu. Warto wtedy zwrócić uwagę nie tylko na liczbę programów, lecz także na sposób ich edycji. Duża liczba ustawień nie pomaga, jeśli mały ekran i nieintuicyjne przyciski utrudniają zmianę godziny.

Czujnik zmierzchu sprawdzi się przy oświetleniu zewnętrznym, gdy pora zachodu słońca zmienia się w ciągu roku. Timer reagujący na światło jest praktyczniejszy niż sztywny harmonogram, jeśli lampa ma zapalać się po zmroku. Trzeba jednak umieścić czujnik tak, aby nie był oświetlany przez sterowaną lampę. W przeciwnym razie urządzenie może cyklicznie włączać i wyłączać obciążenie.

Przed zakupem sprawdź na etykiecie oraz w instrukcji:

• zgodność napięcia i dopuszczalnego prądu z odbiornikiem;
• rodzaj obciążenia: rezystancyjne, indukcyjne lub pojemnościowe;
• liczbę programów oraz minimalny czas przełączania;
• stopień ochrony IP, jeśli urządzenie ma pracować poza pomieszczeniem;
• podtrzymanie ustawień po zaniku zasilania i sposób resetowania;
• warunki gwarancji, dostępność instrukcji oraz możliwość reklamacji.

Warto zachować ostrożność przy urządzeniach o dużym prądzie rozruchowym. Pompa, silnik, sprężarka, transformator czy niektóre zasilacze LED mogą zachowywać się inaczej niż zwykła żarówka, nawet jeśli ich moc znamionowa wygląda niewinnie. Parametr „maksymalna moc” nie zawsze wystarcza do oceny takiego zastosowania.

Rodzaje programatorów: mechaniczny, cyfrowy i z czujnikiem zmierzchu

Timer mechaniczny jest prosty i szybki w ustawieniu. Obraca się tarczę albo przesuwa segmenty odpowiadające określonym przedziałom czasu. To dobre rozwiązanie do powtarzalnego, nieskomplikowanego harmonogramu. Mechanizm może jednak wymagać okresowej korekty, a liczba dostępnych przedziałów bywa ograniczona.

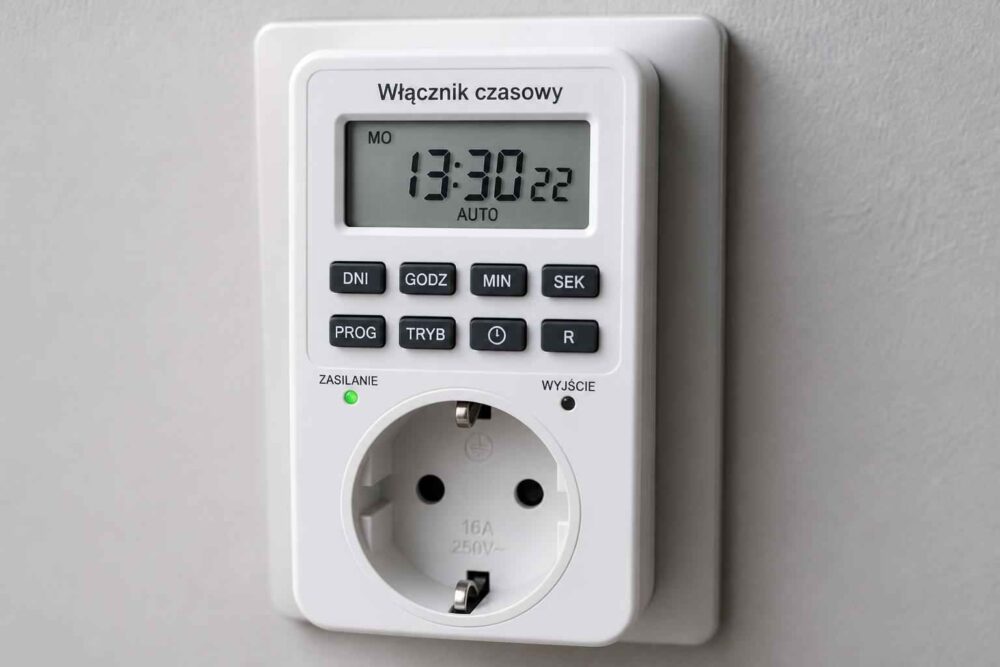

Programator cyfrowy daje większą kontrolę. Można ustawić różne cykle dobowe i tygodniowe, a czasem także tryb losowy lub ręczne nadpisanie programu. Jego wadą jest większa liczba czynności podczas pierwszej konfiguracji. Model z czujnikiem zmierzchu wybierz wtedy, gdy reakcja na światło jest ważniejsza niż uruchamianie o konkretnej godzinie.

Montaż i instalacja krok po kroku – zasady bezpieczeństwa

Najbezpieczniejszy scenariusz dotyczy gotowego programatora gniazdkowego. Nie otwierasz jego obudowy i nie modyfikujesz instalacji. Przed użyciem sprawdzasz stan obudowy, zgodność parametrów, prawidłowe działanie przycisku oraz warunki pracy podane przez producenta.

Inaczej wygląda montaż włącznika w puszce, rozdzielnicy lub na przewodzie zasilającym. Taka praca wiąże się z dostępem do części instalacji, które mogą pozostawać pod napięciem. Samo wyłączenie zabezpieczenia nie powinno być traktowane jako wystarczający dowód beznapięciowego stanu przewodów. Jeśli nie masz odpowiednich kwalifikacji i przyrządów, zleć podłączenie elektrykowi.

Przygotowanie narzędzi i schematy elektryczne

Do programatora gniazdkowego nie potrzebujesz narzędzi montażowych. Przyda się natomiast instrukcja konkretnego modelu, dostęp do oznaczeń na obudowie oraz dane odbiornika. Nie kieruj się schematem znalezionym dla innego urządzenia, nawet jeśli obudowa wygląda podobnie.

W urządzeniach do instalacji stałej schemat może wskazywać zaciski zasilania, przewód neutralny, wyjście na odbiornik oraz ewentualne wejście sterujące. Ich kolejność i oznaczenia zależą od konstrukcji. Przed pracą należy odłączyć zasilanie, zabezpieczyć obwód przed przypadkowym załączeniem i potwierdzić brak napięcia odpowiednim miernikiem. Jeśli instalacja jest stara, nieznana albo wykazuje ślady przegrzania, potrzebna jest fachowa ocena, a nie próba montażu według ogólnej porady.

1. Sprawdź instrukcję, napięcie, obciążenie i przeznaczenie urządzenia.
2. Odłącz odbiornik i obejrzyj obudowę, wtyczkę oraz przewód.
3. W przypadku wersji gniazdkowej włóż programator do sprawnego, suchego gniazda.
4. Podłącz odbiornik bez używania przedłużacza lub rozgałęźnika, jeśli instrukcja tego nie dopuszcza.
5. Ustaw zegar i wykonaj krótki test ręczny przed pozostawieniem urządzenia bez nadzoru.

Przy zastosowaniu zewnętrznym sprawdź stopień ochrony IP całego zestawu, a nie tylko samego odbiornika. IP44 oznacza ochronę przed ciałami stałymi o określonej wielkości oraz bryzgami wody z różnych kierunków, ale nie oznacza odporności na zanurzenie, stały deszcz w każdych warunkach ani nieograniczone działanie wilgoci. Gniazdo, wtyczka i obudowa muszą być używane zgodnie z instrukcją.

Programowanie włącznika – ustawienie czasu i harmonogramu

Konfigurację rozpocznij od ustawienia aktualnego dnia i godziny. W modelach cyfrowych najczęściej trzeba wejść w tryb zegara, wybrać dzień tygodnia, godzinę i minuty, a następnie zatwierdzić wybór. Dopiero po ustawieniu zegara programuj moment włączenia i wyłączenia. Pominięcie tego etapu może przesunąć cały harmonogram.

W programatorze mechanicznym najpierw ustaw bieżącą godzinę na tarczy, a potem aktywuj segmenty odpowiadające okresom pracy. Warto wykonać próbę przy odłączonym odbiorniku albo z podłączoną lampą kontrolną. Jeśli tarcza lub segmenty mają niewielkie oznaczenia, pośpiech łatwo prowadzi do ustawienia czasu wyłączenia zamiast czasu włączenia.

W cyfrowym timerze zwróć uwagę na tryb pracy. Urządzenie może mieć pozycję stałego włączenia, stałego wyłączenia, automatycznego wykonywania programu oraz ręcznego nadpisania. Po zmianie ręcznej sprawdź, czy program nadal jest aktywny. W niektórych modelach ręczne przełączenie tylko chwilowo zmienia stan, a w innych blokuje harmonogram do kolejnego ustawienia.

Przykłady konfiguracji tygodniowej i dobowej

Załóżmy, że lampa ma działać codziennie od 18:00 do 23:00. W programatorze dobowym ustawiasz jeden przedział: włączenie o 18:00 i wyłączenie o 23:00. W timerze cyfrowym wybierasz wszystkie dni tygodnia, a następnie zapisujesz te dwa zdarzenia.

Jeśli światło ma działać od poniedziałku do piątku rano i wieczorem, potrzebujesz dwóch przedziałów dla tych dni. Weekend może pozostać bez programu albo mieć osobny harmonogram. Po zapisaniu ustawień przełącz urządzenie w tryb automatyczny i sprawdź symbol aktywnego programu na wyświetlaczu. Nie zakładaj, że samo zapisanie godzin uruchamia automatykę.

W przypadku czujnika zmierzchu ustaw ewentualne opóźnienie lub czas wyłączenia zgodnie z instrukcją. Nie umieszczaj czujnika za zasłoną, pod zadaszeniem całkowicie odcinającym światło ani w miejscu, gdzie pada światło z lampy. Zanim wybierzesz harmonogram, obserwuj też, czy naturalne zacienienie budynku nie powoduje zbyt wczesnego przełączania.

Częste problemy i ich rozwiązanie – troubleshooting włącznika

Najczęściej timer nie działa z powodu błędnego trybu pracy, nieustawionego zegara albo przeciążenia. Zacznij od prostych czynności, które nie wymagają otwierania obudowy. Sprawdź, czy gniazdo ma zasilanie, programator wskazuje właściwy czas i dzień oraz czy aktywne jest ustawienie „auto”, a nie stałe włączenie lub wyłączenie.

Jeśli odbiornik nie reaguje, odłącz go i wykonaj test z urządzeniem o prostym charakterze, na przykład lampą o parametrach zgodnych z programatorem. Taki test nie dowodzi jeszcze, że timer nadaje się do pompy czy silnika, ale pomaga rozdzielić problem ustawień od problemu z obciążeniem.

• Program uruchamia się o złej porze: sprawdź ustawienie AM/PM, dzień tygodnia, czas letni oraz pozycję tarczy w modelu mechanicznym.
• Urządzenie włącza się, ale nie wyłącza: sprawdź drugi punkt harmonogramu, tryb ręczny i to, czy przekaźnik nie pracuje z obciążeniem przekraczającym zalecenia.
• Timer resetuje ustawienia: możliwa jest rozładowana bateria podtrzymująca, przerwa w zasilaniu albo procedura resetu wymagana przez producenta.
• Przekaźnik brzęczy, styki się grzeją lub czuć zapach przegrzania: natychmiast odłącz urządzenie i nie używaj go dalej.
• Oświetlenie z czujnikiem zmierzchu miga: sprawdź położenie czujnika oraz to, czy nie rejestruje światła sterowanej lampy.

Problem z przekaźnikiem nie jest dobrym powodem do samodzielnej naprawy. Sklejone styki, nadpalone zaciski lub uszkodzenie elektroniki mogą stworzyć ryzyko porażenia albo pożaru. W takiej sytuacji urządzenie należy wycofać z użytkowania i skorzystać z procedury reklamacyjnej lub pomocy fachowca.

Zastosowania w domu – oświetlenie, ogrzewanie i urządzenia ogrodowe

Najbardziej przewidywalnym zastosowaniem jest automatyczne oświetlenie. Timer może sterować lampą w pomieszczeniu, oświetleniem dekoracyjnym albo wybranym źródłem światła na zewnątrz, jeśli programator i miejsce montażu mają odpowiednie parametry. Przy źródłach LED sprawdź rodzaj obciążenia, ponieważ moc pobierana przez lampę nie zawsze mówi wszystko o obciążeniu przełącznika.

Ogrzewanie wymaga większej ostrożności. Grzejnik może pobierać znaczny prąd przez dłuższy czas, a termostat i element grzejny wpływają na sposób pracy urządzenia. Nie podłączaj ogrzewania do przypadkowego timera tylko dlatego, że wtyczka pasuje. Najpierw porównaj parametry, instrukcję i warunki pracy. W przypadku stałego obwodu grzewczego lub dużej mocy skonsultuj dobór z elektrykiem.

Praktyczne przykłady z automatyki domowej

W prostym scenariuszu lampa podłączona do programatora gniazdkowego włącza się wieczorem i wyłącza przed snem. Tanie rozwiązanie jest tu wystarczające, jeśli harmonogram jest stały, a obciążenie mieści się w danych urządzenia.

Przy oświetleniu zewnętrznym lepszy może być czujnik zmierzchu, bo godzina zachodu zmienia się w ciągu roku. Z kolei cyfrowy programator tygodniowy ma sens tam, gdzie potrzebujesz różnych ustawień w dni robocze i wolne. Pompa, napęd, ogrzewanie lub urządzenie w instalacji stałej wymagają już indywidualnej weryfikacji. Uniwersalność deklarowana na opakowaniu nie zastępuje sprawdzenia konkretnego obciążenia.

Podsumowanie i dodatki – gdzie kupić oraz jak znaleźć instrukcję

Dobierając włącznik czasowy OBI, zacznij od zastosowania, nie od liczby funkcji. Do jednej lampy i stałego harmonogramu wystarczy często timer mechaniczny. Przy różnych porach w poszczególne dni wygodniejszy będzie programator cyfrowy, a do reagowania na naturalne światło – model z czujnikiem zmierzchu.

Przed zakupem sprawdź napięcie, prąd, typ obciążenia, stopień ochrony IP oraz sposób montażu. Programator gniazdkowy można skonfigurować bez ingerencji w instalację, natomiast urządzenie montowane w puszce lub rozdzielnicy powinien podłączyć elektryk, jeśli nie masz odpowiednich kwalifikacji. Instrukcję konkretnego modelu znajdziesz przy produkcie, na stronie sprzedawcy albo w dokumentacji producenta.

Po podłączeniu wykonaj test ręczny i automatyczny. Jeśli timer się grzeje, działa niestabilnie, wydaje nietypowe dźwięki lub ma ślady uszkodzeń, odłącz go i nie próbuj naprawiać samodzielnie. Dobrze dobrany programator ma upraszczać automatykę domową, a nie wprowadzać dodatkowe ryzyko do instalacji.
