Wytrzymałość płyty szamba – jak dobrać nośność do obciążenia?
Wytrzymałość płyty szamba nie zależy wyłącznie od jej grubości ani oznaczenia „5 T” lub „15 T” podanego w ofercie. O bezpieczeństwie decyduje cały układ: płyta, zbrojenie, rozpiętość nad zbiornikiem, sposób podparcia, przygotowanie gruntu oraz rzeczywiste obciążenie kół pojazdu.
Dlatego płyta odpowiednia dla samochodu osobowego nie musi nadawać się pod ciężarówkę lub maszynę budowlaną. Poniżej wyjaśniam, które parametry warto sprawdzić, jak czytać dane producenta i kiedy orientacyjny dobór trzeba zastąpić obliczeniami konstruktora.
| Element wpływający na nośność | Co trzeba sprawdzić | Skutek zaniedbania |
|---|---|---|
| Grubość i rozpiętość płyty | Odległość między podporami, otwór zbiornika, krawędzie oparcia | Ugięcie, rysy i przełamanie nad zbiornikiem |
| Zbrojenie | Średnica, rozstaw, położenie i otulina prętów | Pękanie i mała odporność na obciążenia skupione |
| Podparcie i grunt | Nośność pierścienia, zagęszczenie, odwodnienie i osiadanie | Nierównomierne podparcie oraz uszkodzenie zbiornika |
| Ruch pojazdów | Obciążenie osi, nacisk koła, częstotliwość przejazdów i hamowanie | Przeciążenia dynamiczne większe niż przy postoju |

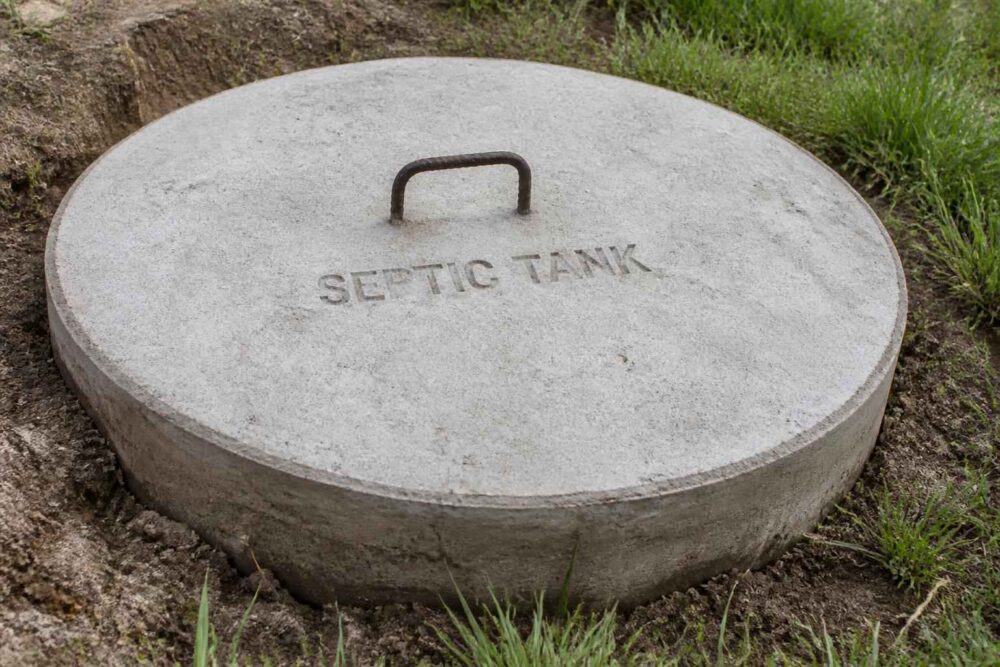

Dlaczego wytrzymałość płyty szamba jest kluczowa
Płyta najazdowa ma przejąć obciążenia przekazywane przez koła i rozłożyć je na podpory oraz grunt. Jednocześnie zabezpiecza zbiornik przed bezpośrednim naciskiem, uszkodzeniem pokrywy i deformacją terenu nad komorą. Jeżeli zostanie dobrana zbyt słabo, problemem nie musi być od razu widowiskowe pęknięcie. Częściej najpierw pojawia się rysa, miejscowe ugięcie, rozszczelnienie połączenia albo zapadanie jednej krawędzi.
Znaczenie ma również geometria. Ta sama płyta betonowa może pracować poprawnie przy małej rozpiętości i prawidłowym oparciu, ale okazać się niewystarczająca, gdy otwór zbiornika jest większy, a podparcie znajduje się tylko na dwóch przeciwległych bokach. W praktyce nośność płyty betonowej nie jest więc stałą wartością przypisaną do samego betonu.
Ważne: oznaczenie „15 T” na karcie produktu nie oznacza automatycznie, że na płycie może bezpiecznie stanąć dowolny pojazd o masie 15 ton. Trzeba sprawdzić, czy deklaracja dotyczy konkretnego sposobu podparcia, rozpiętości, rodzaju obciążenia i prawidłowego montażu.
Norma i klasy betonu określające nośność
W dokumentacji technicznej płyt i zbiorników można spotkać odwołania do EN 1992-1-1, czyli Eurokodu 2 dotyczącego projektowania konstrukcji z betonu. Norma ta opisuje zasady projektowania, między innymi nośność przekrojów, zbrojenie, otulinę i wymagania dotyczące trwałości. Nie podaje jednak jednej uniwersalnej tabeli, z której można odczytać: „płyta 15 cm wytrzyma 15 ton”. Do określenia obciążeń stosuje się także odpowiednie części Eurokodu 1 oraz krajowe zasady ich stosowania.
Warto zachować ostrożność przy oznaczeniu PN-B-03010. Jest to norma dotycząca ścian oporowych, a nie uniwersalny dokument do obliczania każdej płyty najazdowej nad szambem. Samo przywołanie jej numeru w ofercie nie potwierdza nośności konkretnego rozwiązania. Dla płyty przejazdowej trzeba znać model pracy konstrukcji, obciążenia, warunki podparcia i wymagania dotyczące zbiornika.
Klasa betonu a rzeczywista nośność
W starszym oznaczeniu spotyka się klasy B25, B30 i B40. W aktualnym systemie europejskim odpowiadają im orientacyjnie odpowiednio C20/25, C25/30 i C30/37. Pierwsza liczba w oznaczeniu C odnosi się do charakterystycznej wytrzymałości walcowej, a druga do wytrzymałości na próbkach sześciennych. Nie jest to jednak dopuszczalne obciążenie całej płyty.
| Dawne oznaczenie | Orientacyjna klasa EN 206 | Wytrzymałość charakterystyczna walcowa | Komentarz |
|---|---|---|---|
| B25 | C20/25 | 20 MPa | Nie określa samodzielnie nośności płyty |
| B30 | C25/30 | 25 MPa | Często wybierany do elementów narażonych na obciążenia użytkowe |
| B40 | C30/37 | 30 MPa | Wyższa klasa nie naprawi błędnego zbrojenia ani słabego podłoża |
Te wartości dotyczą odporności betonu na ściskanie w określonych warunkach badania. Płyta nad zbiornikiem pracuje również na zginanie, a beton ma ograniczoną odporność na rozciąganie. Z tego powodu kluczowe są zbrojenie żebrowane stalowe, jego położenie i długość zakotwienia. Przy wilgoci, mrozie i kontakcie z gruntem należy dodatkowo uwzględnić trwałość, nasiąkliwość, otulinę oraz wymagania producenta zbiornika. Parametr W8 może być przydatny w konkretnym rozwiązaniu, ale nie zastępuje analizy całej konstrukcji.
Jak grubość, zbrojenie i podsypka wpływają na wytrzymałość
Zwiększenie grubości płyty zwykle poprawia jej sztywność i odporność na zginanie. Nie działa jednak proporcjonalnie do oczekiwań inwestora. Płyta grubsza, lecz źle podparta, może pęknąć szybciej niż cieńszy element oparty równomiernie na stabilnym pierścieniu. W przypadku płyty 10 cm, 15 cm lub 20 cm trzeba więc sprawdzić nie tylko beton, lecz także rozpiętość i sposób przekazywania sił.
Zbrojenie ogranicza rozwój rys i przejmuje naprężenia rozciągające. Sama siatka może być wystarczająca w lekkim, systemowym rozwiązaniu, jeśli została przewidziana przez producenta. Przy większej rozpiętości lub ruchu ciężkim potrzebne mogą być pręty o określonej średnicy i rozstawie, ułożone w odpowiedniej strefie przekroju. Pręt położony bezpośrednio na podłożu nie pracuje tak, jak zbrojenie zatopione na właściwej wysokości.
Podsypka pod płytę i warunki gruntowe
Na gruntach piaszczystych łatwiej uzyskać równomierne podparcie, o ile warstwa zostanie zagęszczona i odwodniona. Glina może długo utrzymywać wilgoć, pęcznieć i wysychać nierównomiernie. Z kolei wody gruntowe mogą wypłukiwać drobne frakcje, rozluźniać podłoże i zwiększać ryzyko podmycia. W takich warunkach sama wymiana kilku centymetrów piasku nie rozwiązuje problemu.
Podsypkę dobiera się do gruntu i rozwiązania konstrukcyjnego. Piasek nadaje się do wyrównania, ale wymaga warstwowego zagęszczenia. Tłuczeń poprawia drenaż i stabilność, lecz nie powinien tworzyć punktowych podpór pod płytą. Warstwa chudego betonu może ułatwić uzyskanie równego podłoża, ale również nie zastępuje projektu, jeśli płyta przenosi duże obciążenia nad pustką.
Grubość płyty a obciążenie – wartości orientacyjne
Poniższe zestawienie służy wyłącznie do wstępnej selekcji produktów. Nie jest tabelą obliczeniową ani potwierdzeniem nośności. Założono systemową płytę z prawidłowym oparciem, równomiernym podłożem i ruchem o charakterze typowym dla danej kategorii. Producent może przyjąć inne założenia.
| Typ użytkowania | Orientacyjna grubość | Beton | Zbrojenie i warunki |
|---|---|---|---|
| Samochód osobowy do około 2 t | Około 10–15 cm | Najczęściej C20/25 lub wyższy, według systemu | Zbrojenie systemowe, stabilne podparcie |
| Lekki samochód dostawczy do około 5 t | Często 15 cm lub więcej | Zwykle C25/30 lub rozwiązanie o potwierdzonej nośności | Konieczna weryfikacja obciążenia osi i rozpiętości |
| Ciężarówka około 18 t | Nie dobierać wyłącznie z tabeli grubości | Klasa ustalana w projekcie | Obliczenia konstruktora, sprawdzenie zbiornika i podłoża |
| Maszyny budowlane do około 25 t | Rozwiązanie projektowe | Dobór zależny od obciążeń i trwałości | Uwzględnić naciski kół, gąsienice, hamowanie i pracę dynamiczną |
Dla orientacji: masa 2 ton odpowiada ciężarowi około 19,6 kN, a 18 ton około 176,6 kN. Nie oznacza to jednak, że ciężar można podzielić przez powierzchnię płyty i otrzymać jej nośność w kN/m². Koło przekazuje obciążenie punktowo, a część siły przejmują podpory, zbrojenie i grunt. Przy przejeździe, hamowaniu lub najechaniu na krawędź występują także obciążenia dynamiczne.
Dobór płyty najazdowej do rodzaju ruchu
Najpierw trzeba ustalić, jakie pojazdy rzeczywiście będą przejeżdżać nad zbiornikiem. Samochód osobowy używany okazjonalnie to zupełnie inny przypadek niż regularny wjazd samochodu asenizacyjnego, dostawczego albo maszyny. Liczy się nie tylko masa całkowita, ale przede wszystkim obciążenie osi i nacisk pojedynczego koła.
Jeżeli nad szambem będzie poruszał się wyłącznie samochód osobowy, rozsądny może być gotowy produkt systemowy. Warunkiem jest zgodność jego dokumentacji z wymiarami zbiornika i sposobem oparcia. Nie należy samodzielnie zwiększać rozpiętości ani opierać płyty na przypadkowych fragmentach ścian.
Przy ciężarówkach, maszynach, częstym ruchu, dużym otworze, wysokim poziomie wód gruntowych lub niepewnym gruncie potrzebna jest konsultacja konstruktora. „Najgrubsza dostępna płyta” nie jest zamiennikiem projektu. Konstruktor powinien otrzymać między innymi wymiary zbiornika, schemat podparcia, dane pojazdu, warunki gruntowo-wodne i informacje o planowanej nawierzchni.
Checklista przed zakupem
- Jakie pojazdy będą przejeżdżać i jakie mają dopuszczalne obciążenie osi?
- Czy ruch będzie sporadyczny, czy regularny?
- Jaka jest rzeczywista rozpiętość nad zbiornikiem i szerokość oparcia?
- Czy grunt jest piaszczysty, gliniasty, nasypowy lub nawodniony?
- Czy dokumentacja płyty podaje warunki montażu, zbrojenie i sposób podparcia?
- Czy płyta współpracuje z konkretnym typem i wymiarem zbiornika?
Montaż płyty szamba – krok po kroku
Dobry montaż zaczyna się jeszcze przed dostarczeniem płyty. Trzeba sprawdzić poziom posadowienia zbiornika, stan jego krawędzi i miejsce, w którym będą przekazywane obciążenia. Płyta powinna opierać się na elementach przewidzianych w systemie, a nie na luźnej ziemi lub kilku przypadkowych podkładkach.
- Przygotuj podłoże. Usuń grunty organiczne i luźne warstwy. Wykonaj warstwę wyrównującą z materiału odpowiedniego do warunków, układaj ją etapami i zagęść mechanicznie. Przy gruncie spoistym lub nawodnionym zaplanuj odwodnienie, a nie tylko grubszą podsypkę.
- Sprawdź oparcie. Pierścień lub ściany zbiornika muszą być równe, stabilne i zdolne do przejęcia reakcji podporowych. Nierówność może powodować punktowe obciążenie płyty.
- Ustaw płytę. Użyj sprzętu odpowiedniego do jej masy. Zachowaj poziom, wymagane oparcie i odstępy wskazane przez producenta. Nie przesuwaj ciężkiego elementu po krawędzi zbiornika.
- Wykonaj połączenie i uszczelnienie. Stosuj zaprawę, uszczelkę, masę asfaltowo-kauczukową lub inny materiał wskazany w dokumentacji. Powierzchnie muszą być czyste, nośne i przygotowane zgodnie z kartą produktu.
- Zabezpiecz strefę nad płytą. Nie obciążaj konstrukcji przed uzyskaniem wymaganej wytrzymałości zaprawy lub betonu. Nawierzchnię i odwodnienie wykonaj tak, aby woda nie gromadziła się przy krawędziach.
Przygotowanie podłoża i uszczelnienie
Nie ma jednej uniwersalnej grubości podsypki. Zbyt cienka nie wyrówna nierówności, a zbyt gruba może osiąść, jeśli nie zostanie prawidłowo zagęszczona. Materiał należy układać warstwami, kontrolując poziom i stabilność. W strefie bezpośrednio przy zbiorniku nie powinny pozostać puste przestrzenie.
Uszczelnienie ma ograniczyć dopływ wody do połączenia i chronić elementy przed przemarzaniem oraz wypłukiwaniem. Nie powinno jednak pełnić funkcji konstrukcyjnej. Masa asfaltowo-kauczukowa może być właściwa dla określonego połączenia, ale nie każdy produkt nadaje się do stałego kontaktu z wilgocią, betonem lub elementami zbiornika. Zawsze trzeba sprawdzić kartę techniczną i kompatybilność materiałów.
Eksploatacja, kontrola i najczęstsze błędy
Konserwacja i inspekcja płyty szamba nie wymagają skomplikowanych przyrządów, ale powinny być regularne. Co około sześć miesięcy, a także po przejeździe ciężkiego pojazdu, warto obejrzeć powierzchnię, krawędzie i strefę oparcia. Szukaj nowych rys, wykruszeń, śladów zawilgocenia, zapadnięcia nawierzchni oraz zmiany położenia włazu.
Jeżeli rysa się powiększa, płyta widocznie ugina się pod obciążeniem albo jedna krawędź osiada, nie należy maskować problemu zaprawą. Można wykonać dokumentację fotograficzną, zaznaczyć końce rysy i obserwować jej rozwój, lecz ocenę bezpieczeństwa powinien przeprowadzić fachowiec. Przy większych konstrukcjach przydatny może być pomiar niwelacyjny lub kontrola odkształceń.
Najczęstsze błędy to zastosowanie płyty o nieznanej nośności, brak zagęszczenia podsypki, oparcie na nierównej krawędzi zbiornika, pominięcie uszczelnienia, uszkodzenie zbrojenia podczas montażu oraz dopuszczenie ruchu przed związaniem materiałów. Każdy z nich może prowadzić do innego rodzaju awarii: od nieszczelności po pęknięcie nad pustką.
W praktyce kontrolę warto zaplanować w prostym rytmie: oględziny wiosną i jesienią, dodatkowa ocena po pracach ziemnych lub zalaniu terenu oraz niezwłoczne sprawdzenie po zauważeniu rysy. Samo czyszczenie uszczelki nie przywróci nośności, jeśli przyczyną problemu jest osiadanie gruntu lub przeciążenie płyty.
Najważniejszy wniosek jest prosty: dla ruchu osobowego można rozważyć certyfikowane, systemowe rozwiązanie producenta, pod warunkiem zachowania jego warunków montażu. Przy ciężarówkach, maszynach, dużej rozpiętości, wodach gruntowych i niepewnym gruncie potrzebna jest dokumentacja oraz weryfikacja konstruktora. Przed zakupem porównaj nie tylko cenę i grubość, ale także zbrojenie, sposób podparcia, klasę betonu, warunki gruntowe i rzeczywiste obciążenie osi. To właśnie te dane decydują, czy płyta będzie bezpieczna po latach, a nie sama liczba ton nadrukowana w ofercie.
