Dopuszczalne nierówności na elewacji nie powinny być oceniane wyłącznie na podstawie wrażenia oglądanego z bliska tynku. Znaczenie ma to, której warstwy dotyczy odchyłka, jak wykonano pomiar oraz czy wada wpływa tylko na wygląd, czy także na przyczepność, spływ wody i trwałość systemu ETICS.
Podczas odbioru trzeba więc połączyć tolerancje geometryczne z dokumentacją konkretnego systemu, umową i warunkami technicznymi wykonania robót. Pojedyncza liczba znaleziona w internecie nie jest automatycznie dowodem, że elewacja została wykonana prawidłowo.
Dopuszczalne nierówności na elewacji – kluczowe normy i zasady oceny
W przypadku tynków zewnętrznych często przywołuje się normę PN-EN 13914-2, dotyczącą projektowania, przygotowania podłoża i wykonywania tynków zewnętrznych. W praktyce odbiorowej trzeba jednak sprawdzić aktualne wydanie dokumentu oraz ustalić, czy jego zakres obejmuje oceniany rodzaj robót. Przy ociepleniu metodą ETICS, dawniej określaną jako BSO, równie ważne są:
instrukcja i dokumentacja systemu ociepleń, projekt, specyfikacja techniczna, umowa z wykonawcą oraz właściwe warunki techniczne wykonania i odbioru. To właśnie dokumentacja systemowa może określać wymagania dotyczące przygotowania podłoża, klejenia płyt, warstwy zbrojonej, tynku cienkowarstwowego i detali przy otworach.
Norma lub wytyczna nie powinna być traktowana jak uniwersalna tabela, która rozstrzyga każdy przypadek. Inaczej ocenia się świeżo przygotowane podłoże pod płyty, inaczej płaszczyznę styropianu, a jeszcze inaczej gotowy tynk. Odchyłka niewidoczna po wykonaniu jednej warstwy może stać się wyraźna po nałożeniu kolejnych.
Najważniejsza zasada: równość wizualna nie zastępuje oceny technicznej. Pęcherz, odspojenie, spękanie, brak ciągłości siatki albo nieprawidłowe zamocowanie płyt mogą być poważną wadą nawet wtedy, gdy elewacja z typowej odległości wygląda poprawnie.
Warto też rozdzielić wadę estetyczną od wady technologicznej. Delikatna różnica faktury, widoczna wyłącznie przy ostrym świetle z bardzo małej odległości, może mieścić się w charakterze tynku. Natomiast wybrzuszenie płaszczyzny, pionowa fuga między płytami, pęcherze lub rysy przebiegające przez warstwy wymagają dalszej diagnostyki. Ich zaakceptowanie może utrudnić późniejsze dochodzenie poprawek i zwiększyć koszt naprawy.
Dopuszczalne odchyłki dla poszczególnych warstw – tabela
| Element ocenianej elewacji | Wartość spotykana w praktyce odbiorowej | Ważne zastrzeżenie |
|---|---|---|
| Podłoże pod ocieplenie | około -4 mm / +2 mm na łacie 2 m | Zakres trzeba potwierdzić w dokumentacji technologicznej i wymaganiach systemu. |
| Tynk elewacyjny, kategoria III | do około 3 mm na łacie 2 m | Nie należy przenosić tej wartości bezpośrednio na każdy tynk cienkowarstwowy i każdą fakturę. |
| Pion elewacji | do około 5 mm na kondygnację | Znaczenie ma sposób pomiaru, wysokość ściany i dokumentacja robót. |
| Spoiny między płytami izolacyjnymi | do około 2 mm | Większe szczeliny mogą wymagać uzupełnienia materiałem izolacyjnym, a nie klejem. |
| Zakłady siatki zbrojącej | co najmniej 10 cm | W narożach, przy otworach i detalach obowiązują dodatkowe zasady systemowe. |
| Łączniki mechaniczne | często 4, 6 lub 8 szt. na m² | Liczba zależy od strefy wiatrowej, wysokości budynku, podłoża i projektu. |
Powyższe liczby są orientacyjnym zestawieniem wartości używanych przy ocenie, a nie samodzielną podstawą do odrzucenia lub zaakceptowania robót. Szczególnie ostrożnie trzeba interpretować kategorię tynku. Tynk o określonej strukturze może nie dać się ocenić identycznie jak gładka wyprawa, dlatego wynik należy odnosić do wymagań producenta i uzgodnionego standardu.
Jak mierzyć nierówności? Metoda z łatą 2 m krok po kroku
Najczęstszy błąd polega na tym, że inwestor patrzy na ścianę pod światło, przykłada przypadkowy przedmiot i uznaje uzyskane wrażenie za pomiar. Łata 2 m daje znacznie bardziej powtarzalny wynik, ale tylko wtedy, gdy jest prosta, czysta i użyta w sposób kontrolowany.
Pomiar najlepiej wykonać na suchej, stabilnej powierzchni. Elewacja nie powinna być świeżo zmoczona, oszroniona ani pokryta warstwą kurzu, która uniemożliwia prawidłowe przyleganie łaty. Przy tynku cienkowarstwowym trzeba uwzględnić jego fakturę. Sama struktura może powodować lokalne punkty podparcia, dlatego wynik należy powtarzać i oceniać na większej liczbie miejsc.
- Przygotuj narzędzia. Potrzebna jest prosta łata o długości 2 m, szczelinomierz lub klin pomiarowy, poziomica, ołówek, aparat fotograficzny i protokół z zaznaczeniem miejsca kontroli. Warto sprawdzić łatę na równej powierzchni, ponieważ wygięte narzędzie zafałszuje wynik.
- Wyznacz punkty pomiarowe. Nie ograniczaj się do jednego najbardziej widocznego fragmentu. Sprawdź narożniki, pola między otworami, okolice cokołu, nadproża oraz ściany o różnej ekspozycji. Praktycznym minimum jest kilka pomiarów na każde 10 m², z powtórzeniem w miejscach budzących wątpliwości.
- Przyłóż łatę bez dociskania. Powinna przylegać do najwyższych punktów powierzchni. Nie wolno wciskać jej w tynk ani przesuwać z dużą siłą, ponieważ można zamaskować lokalną nierówność albo uszkodzić wyprawę.
- Zmierz największą szczelinę. Szczelinomierz lub klin umieść w miejscu największego prześwitu między łatą a elewacją. Zapisz wartość, kierunek pomiaru i lokalizację. Pomiar powtórz po obrocie łaty, także po skosie, na przykład pod kątem około 45 stopni.
- Oceń wynik w kontekście warstwy. Tolerancja dla podłoża nie jest tym samym co tolerancja gotowego tynku. Jeżeli nierówność występuje tylko lokalnie, sprawdź, czy nie towarzyszą jej pęknięcia, odspojenia, puste odgłosy podczas opukiwania albo problem z odprowadzeniem wody.
Obserwację wizualną wykonuj z odległości około 60–80 cm, przy możliwie rozproszonym świetle i ustawieniu wzroku mniej więcej prostopadle do ocenianej płaszczyzny. Takie warunki ograniczają wpływ cieni i refleksów. Ostre światło boczne jest przydatne do znalezienia podejrzanych miejsc, ale nie powinno samo decydować o odbiorze. Potrafi uwidocznić ślady, które z normalnej odległości nie wpływają na wygląd elewacji.
Pomiar pionu wykonuje się osobno, z użyciem długiej poziomicy, pionu murarskiego lub urządzenia laserowego. Trzeba wskazać, czy sprawdzany jest fragment ściany, narożnik, cała kondygnacja czy wysokość budynku. Zdanie „elewacja jest krzywa” nie ma wartości dokumentacyjnej bez podania punktów odniesienia, odległości i maksymalnego odchylenia.
Jeśli wynik jest bliski wartości granicznej, nie należy rozstrzygać sprawy pojedynczym pomiarem. Trzeba wykonać serię odczytów, udokumentować je fotografiami i porównać z wymaganiami zapisanymi w umowie oraz dokumentacji systemu. W sporze technicznym przydatna może być niezależna ocena inspektora nadzoru lub rzeczoznawcy, zwłaszcza gdy wada dotyczy kilku warstw.
Błędy, które mogą Cię kosztować – pułapki przy odbiorze elewacji
Najdroższy błąd to niekoniecznie źle wykonany tynk. Często większy problem powoduje zaakceptowanie robót bez zastrzeżeń, zanim zostaną sprawdzone warstwy, których później nie da się już zobaczyć. Po wykonaniu wyprawy tynkarskiej nie oceni się bez odkrywki prawidłowego ułożenia siatki, ciągłości kleju ani rozmieszczenia części łączników.
Dlatego odbiór powinien być etapowy. Przed zakryciem kolejnej warstwy trzeba sprawdzić przygotowanie podłoża, ułożenie płyt, spoiny, mocowanie mechaniczne oraz warstwę zbrojoną. Szczególną uwagę należy zwrócić na naroża otworów okiennych i drzwiowych, gdzie powinny znaleźć się dodatkowe wzmocnienia przewidziane przez system.
Brak listwy startowej, niewłaściwe rozwiązanie cokołu albo nieprawidłowe zakończenie ocieplenia przy dachu może prowadzić do zawilgocenia, uszkodzeń mechanicznych i problemów z gryzoniami. Nie są to zwykłe nierówności powierzchni, które można usunąć przez przetarcie tynku. Jeżeli detal jest wykonany błędnie, poprawa może wymagać demontażu fragmentu ocieplenia.

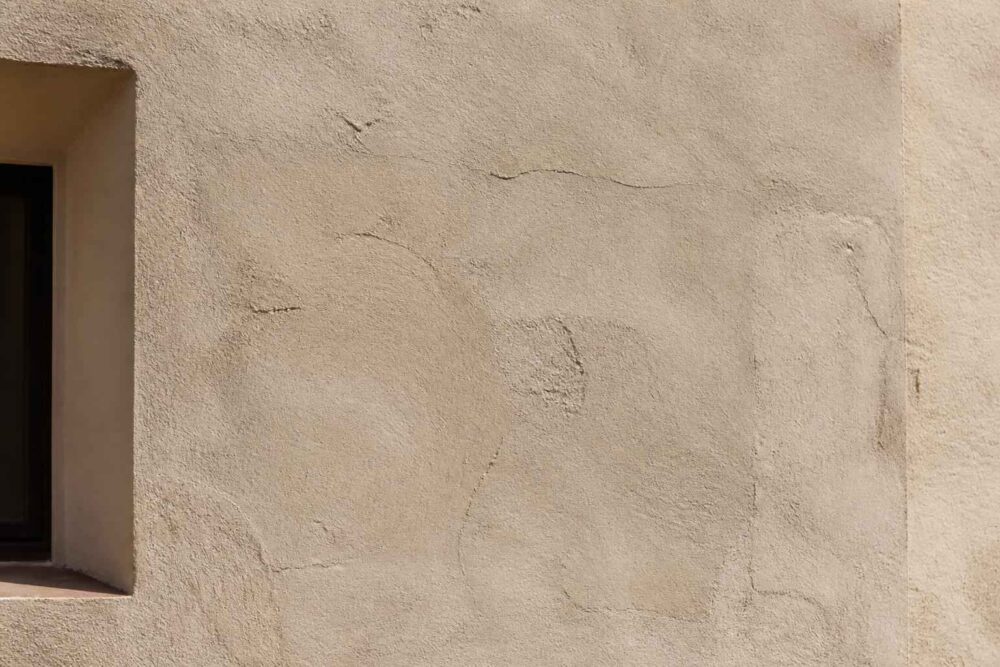

Niepokój powinny wzbudzić także pęcherze, odspojenia, rysy przechodzące przez warstwę zbrojoną, wykwity i miejsca o wyraźnie odmiennej fakturze. Wyprawa może wyglądać dobrze podczas odbioru, a po sezonie zimowym ujawnić skutki zawilgocenia lub słabej przyczepności. Przy podejrzeniu odspojenia warto zlecić badanie przyczepności metodą pull-off albo inne badanie dobrane przez osobę technicznie kompetentną. Nie należy samodzielnie wykonywać odkrywek w przypadkowych miejscach bez uzgodnienia sposobu naprawy.
Innym problemem jest bezrefleksyjne stosowanie liczby 4, 6 lub 8 łączników na metr kwadratowy. Sama liczba nie potwierdza poprawnego zamocowania. Liczą się również rodzaj podłoża, głębokość zakotwienia, strefy brzegowe, naroża budynku, wysokość oraz obciążenie wiatrem. Wymagania projektu i systemu mają pierwszeństwo przed ogólną regułą powtarzaną na forach.
Podobnie nie można uznać, że każda szczelina między płytami jest tylko defektem wyglądu. Większa fuga wypełniona klejem może tworzyć lokalny mostek termiczny i ujawnić się później jako pas o innej temperaturze lub wilgotności. Sposób naprawy powinien wynikać z technologii systemu; zwykle nie polega na przypadkowym zaszpachlowaniu szczeliny.
Wady warto wpisać do protokołu przed podpisaniem odbioru końcowego. Dokument powinien zawierać opis miejsca, zdjęcie, wynik pomiaru, metodę kontroli i termin usunięcia niezgodności. Ogólna adnotacja „elewacja nierówna” jest zbyt mało precyzyjna. Z kolei podpisanie protokołu bez zastrzeżeń może utrudnić wykazanie, że problem istniał już w chwili odbioru. Skutki gwarancyjne i formalne zależą od umowy oraz okoliczności, dlatego poważny spór warto skonsultować z niezależnym specjalistą, a nie opierać wyłącznie na internetowej poradzie.
Praktyczna check-lista przed podpisaniem protokołu odbioru
Odbiór najlepiej zaplanować w świetle dziennym, ale bez oceniania powierzchni wyłącznie przez pryzmat słońca padającego pod ostrym kątem. Potrzebne są dokumentacja systemu, protokół, miara, łata 2 m, klin pomiarowy, poziomica i aparat. Warto wcześniej uzgodnić z wykonawcą, które fragmenty będą sprawdzane i według jakich kryteriów.
- Sprawdź, czy podłoże przed ociepleniem było stabilne, czyste i odpowiednio przygotowane. Zapytaj, w jaki sposób usuwano nierówności oraz czy wykonano kontrolę przyczepności, jeżeli była wymagana.
- Obejrzyj układ płyt. Spoiny powinny być przesunięte, a większe szczeliny uzupełnione właściwym materiałem, nie przypadkową warstwą kleju.
- Poproś o potwierdzenie rodzaju i rozmieszczenia łączników. Liczba kołków musi wynikać z projektu, strefy wiatrowej i podłoża, a nie z jednej uniwersalnej wartości.
- Przed wykonaniem tynku sprawdź ciągłość warstwy zbrojonej, zakłady siatki, zatopienie siatki oraz wzmocnienia przy narożnikach otworów.
- Na gotowej elewacji wykonaj pomiary łatą 2 m w kilku kierunkach. Zapisz największe odchyłki i zaznacz ich położenie na szkicu lub zdjęciu.
- Oceń narożniki, cokoły, parapety, obróbki, połączenia z dachem i przejścia instalacyjne. To tam często zaczynają się przecieki i pęknięcia.
- Nie akceptuj bez wyjaśnienia pęcherzy, odspojeń, wykwitów, rys, śladów wilgoci ani miejsc o wyraźnie zmienionej fakturze.
- Wpisz każdą istotną niezgodność do protokołu. Przy wadzie wpływającej na trwałość zażądaj wskazania technologii naprawy, a nie tylko obietnicy „przetarcia i pomalowania”.
Jeżeli wykonawca kwestionuje pomiar, dobrze zaproponować wspólne powtórzenie kontroli według ustalonej procedury. Gdy strony nadal różnią się w ocenie, rozsądniejsza jest niezależna ekspertyza niż szybkie zamalowanie problemu. Ekspert powinien ocenić nie tylko płaskość tynku, lecz także przyczynę wady i możliwość naprawy bez naruszenia całego układu warstw.
Do odbioru warto dołączyć zdjęcia wykonane przed zakryciem kolejnych etapów. Dokumentacja fotograficzna nie zastąpi pomiaru, ale ułatwia ustalenie, czy siatka, łączniki i detale zostały wykonane zgodnie z technologią. Ma też znaczenie praktyczne, gdy po pewnym czasie pojawią się spękania lub zawilgocenie.
Rzetelny odbiór elewacji to inwestycja w trwałość
Nie istnieje jedna liczba, która odpowiada za wszystkie dopuszczalne nierówności na elewacji. Inaczej ocenia się przygotowanie podłoża, inaczej płyty izolacyjne, warstwę zbrojoną i gotowy tynk. Wynik pomiaru ma sens dopiero wtedy, gdy wiadomo, czym mierzono, w którym miejscu, w jakich warunkach i do jakiego dokumentu odniesiono odchyłkę.
Najbezpieczniejsza kolejność to: odbiór etapowy, kontrola łatą 2 m, sprawdzenie pionu i detali, dokumentacja fotograficzna, wpisanie wad do protokołu oraz dopiero później decyzja o odbiorze końcowym. Drobna niedoskonałość estetyczna może być akceptowalna, ale pęcherze, odspojenia, spękania, zawilgocenie i błędy warstw wymagają stanowczej reakcji.
Jeżeli wada może wpływać na trwałość ocieplenia albo wykonawca nie zgadza się z udokumentowanym wynikiem, warto skorzystać z pomocy inspektora nadzoru lub niezależnego rzeczoznawcy. Taki koszt jest zwykle niewspółmiernie mały wobec naprawy całej elewacji po kilku sezonach.
