Kontrolka ABS nie zawsze oznacza uszkodzony czujnik. Przyczyną może być przerwany przewód, luźne złącze, zabrudzony pierścień impulsowy, luz łożyska albo problem z modułem sterującym. Dlatego warto wiedzieć, jak sprawdzić czujnik ABS w logicznej kolejności: najpierw wykonać oględziny, później właściwy pomiar, a dopiero na końcu rozważać wymianę części.
Podstawową diagnostykę da się przeprowadzić bez testera warsztatowego, ale wynik pomiaru trzeba odnieść do konkretnego samochodu i typu zastosowanego czujnika. Poniżej znajdziesz bezpieczną ścieżkę od objawu do decyzji naprawczej.
Jak działa czujnik ABS i jakie daje objawy uszkodzenia
Czujnik ABS, nazywany także czujnikiem prędkości koła, przekazuje do sterownika informację o tym, jak szybko obraca się dane koło. Sterownik porównuje sygnały ze wszystkich kół. Gdy wykryje, że jedno z nich zaczyna obracać się wyraźnie wolniej podczas hamowania, może chwilowo zmniejszyć ciśnienie w jego obwodzie. Właśnie tak układ zapobiega blokowaniu koła.
W samochodach spotyka się czujniki pasywne oraz aktywne. Czujnik pasywny zwykle generuje sygnał indukcyjny podczas obrotu pierścienia. Aktywny wymaga zasilania i wysyła sygnał zależny od swojej elektroniki, często w postaci przebiegu cyfrowego lub PWM. To rozróżnienie ma zasadnicze znaczenie, ponieważ nie każdy czujnik ABS można prawidłowo sprawdzić omomierzem.
Typowe czujnik ABS objawy to zapalona kontrolka ABS, kontrolka układu stabilizacji toru jazdy, wyłączenie kontroli trakcji oraz brak pulsowania pedału podczas hamowania na śliskiej nawierzchni. Może pojawić się także nierówna praca systemu przy małej prędkości albo sporadyczne wyłączanie funkcji wspomagających.
| Objaw | Możliwy czujnik ABS | Inne prawdopodobne przyczyny |
|---|---|---|
| Kontrolka ABS lub ESP | Przerwa, zwarcie, brak sygnału | Wiązka, pierścień, moduł ABS, niskie napięcie akumulatora |
| Nierówne działanie ABS | Niestabilny sygnał z jednego koła | Różne opony, luz łożyska, problem hydrauliczny |
| Miękki pedał hamulca | Zwykle nie jest to typowy objaw samego czujnika | Powietrze w układzie, wyciek, zużyty element hydrauliczny |
| Hałas i drgania przy kole | Czujnik może zostać uszkodzony wtórnie | Łożysko, tarcza, zacisk lub uszkodzony pierścień impulsowy |
Bezpieczeństwo i przygotowanie do diagnostyki
Praca przy kole i przewodach ABS wymaga większej ostrożności niż zwykłe sprawdzenie bezpiecznika. Samochód musi stać na równej, stabilnej nawierzchni. Zaciągnij hamulec postojowy, wybierz bieg lub pozycję „P” i zastosuj kliny pod kołami, które pozostają na podłożu.
Jeżeli trzeba unieść samochód, użyj podnośnika wyłącznie do podniesienia auta, a następnie oprzyj nadwozie na odpowiednich podporach. Nie pracuj pod pojazdem opartym tylko na podnośniku. Załóż okulary ochronne i rękawice, które nie ograniczają czucia podczas pracy ze złączem. Nie ciągnij za przewód czujnika i nie wkładaj sond multimetru na siłę do niewłaściwych styków.
Wyłącz zapłon i wyjmij kluczyk. Odłączenie akumulatora nie jest automatycznie konieczne przy każdym pomiarze, a w niektórych samochodach może skasować ustawienia lub wywołać dodatkowe komunikaty. Jeśli dokumentacja producenta wymaga odłączenia zasilania, odłącz właściwy biegun po wyłączeniu zapłonu i odczekaniu czasu wskazanego dla danego modelu. Nigdy nie odłączaj akumulatora przy pracującym silniku.
Przygotuj multimetr, schemat instalacji lub dokumentację serwisową, środek do czyszczenia styków, miękką ściereczkę i latarkę. Do testu sygnału potrzebny będzie oscyloskop albo odpowiedni tester przebiegu. Prosty próbnik diodowy nie zawsze nadaje się do czujników aktywnych, dlatego jego zastosowanie trzeba potwierdzić dla konkretnego układu.
Jak sprawdzić czujnik ABS pomiarem oporu multimetrem?
Przygotowanie multimetru i pojazdu
Pomiar oporu jest użyteczny głównie przy czujnikach pasywnych. Zanim ustawisz multimetr, sprawdź w dokumentacji, jaki typ elementu znajduje się w samochodzie. Jeżeli producent opisuje czujnik jako aktywny lub cyfrowy, pomiar rezystancji może dać mylący wynik, a w niektórych przypadkach nie powinien być wykonywany bez właściwej procedury.
Odłącz złącze czujnika od instalacji samochodu. Nie mierz oporu przez cały obwód podłączony do sterownika ABS, ponieważ wynik może obejmować elektronikę modułu. Ustaw multimetr na pomiar rezystancji. Przed rozpoczęciem zewrzyj sondy i sprawdź, czy przyrząd pokazuje wartość bliską zeru lub umożliwia jej wyzerowanie. Końcówki pomiarowe powinny być czyste i stabilnie dotykać styków.
Złącze najczęściej znajduje się przy zwrotnicy lub belce zawieszenia, a jego przewód jest poprowadzony wzdłuż elementów zawieszenia do nadwozia. Lokalizacja zależy od konstrukcji samochodu. Nie sugeruj się wyłącznie tym, że przewód „wygląda jak ABS”, ponieważ w pobliżu mogą przebiegać przewody czujnika zużycia klocków albo inne wiązki.
Pomiar oporu i interpretacja wyników
Przyłóż sondy do styków po stronie czujnika, nie do pinów sterownika. Zapisz wynik, a następnie wykonaj taki sam pomiar przy drugim kole tej samej osi. Porównanie jest pomocne, ale nie zastępuje danych producenta. Dwa podobne odczyty nie dowodzą sprawności, jeśli oba elementy mają problem lub zastosowano czujnik aktywny.
Nie istnieje jedna uniwersalna wartość oporu dla wszystkich czujników Bosch, Continental, ATE czy Delphi. Wartość zależy od konstrukcji, generacji układu, temperatury i konkretnego numeru części. Dlatego internetowe tabele typu „każdy sprawny czujnik ma od X do Y” mogą prowadzić do niepotrzebnej wymiany. Właściwy zakres znajdziesz w dokumentacji serwisowej samochodu, katalogu producenta części albo wiarygodnych danych technicznych dla konkretnego numeru elementu.
W praktyce wynik nieskończony, oznaczenie „OL” albo wyraźna przerwa w obwodzie jest sygnałem do sprawdzenia przewodu, wtyczki i samego czujnika. Odczyt bardzo niski może sugerować zwarcie, ale także problem z sondami lub zabrudzonym złączem. Jeżeli wartość zmienia się przy delikatnym poruszaniu wiązką, podejrzana jest instalacja, niekoniecznie czujnik.
Test multimetrem ma ograniczenia. Może wykazać przerwę w uzwojeniu czujnika pasywnego, ale nie pokaże każdej usterki występującej dopiero podczas obrotu koła. Nie potwierdzi także prawidłowej amplitudy sygnału ani współpracy z pierścieniem impulsowym. Gdy opór jest zgodny z dokumentacją, a kontrolka wraca, przejdź do oględzin i testu dynamicznego.
- Wyłącz zapłon, zabezpiecz samochód i odłącz złącze czujnika.
- Ustaw multimetr na rezystancję i sprawdź przewody pomiarowe.
- Zmierz czujnik po stronie jego własnego złącza.
- Porównaj wynik z dokumentacją konkretnego auta i drugim kołem.
- Porusz delikatnie wiązką, obserwując, czy odczyt pozostaje stabilny.
Wizualna inspekcja i bezpieczne czyszczenie
Sprawdzenie stanu czujnika i przewodów

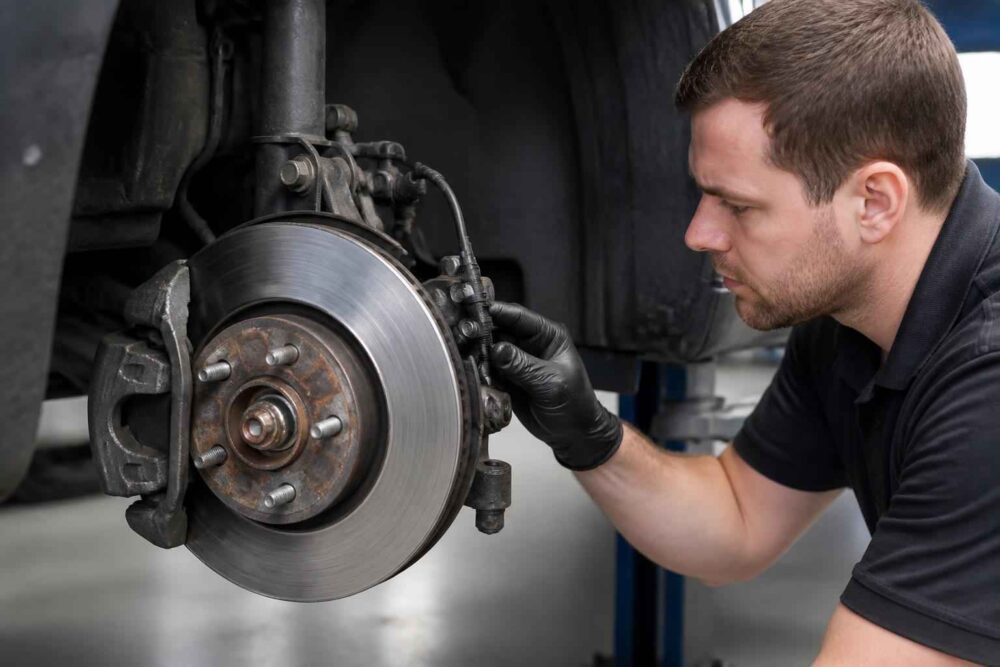

Oględziny często dają więcej niż pochopna wymiana części. Sprawdź, czy przewód nie ociera się o oponę, sprężynę lub przegub. Szukaj pękniętej izolacji, śladów rozciągnięcia, korozji przy uchwytach oraz miejsc, w których wiązka mogła zostać przyciśnięta po naprawie zawieszenia.
Obejrzyj złącze. Wilgoć, zielonkawy nalot, luźne zatrzaski i cofnięty pin mogą powodować usterkę okresową. Zwróć uwagę na mocowanie czujnika oraz szczelinę między jego końcówką a pierścieniem. Jeżeli czujnik został zamontowany krzywo albo w gnieździe znajduje się korozja, sygnał może zanikać przy określonej prędkości.
Nie pomijaj pierścienia impulsowego ABS. Może być zintegrowany z piastą lub łożyskiem, znajdować się na przegubie albo mieć postać osobnego pierścienia. Pęknięcie, rdza, zabrudzenie metalowym opiłkiem i uszkodzenie zębów potrafią wywołać objawy identyczne jak awaria czujnika.
Czyszczenie i ponowny test
Jeżeli na końcówce czujnika lub w pobliżu pierścienia widać luźny brud, usuń go delikatnie sprężonym powietrzem albo miękką, suchą ściereczką. Do styków można użyć preparatu przeznaczonego do czyszczenia elektrycznych złączy. Nie skrob powierzchni czujnika metalowym narzędziem i nie zalewaj elementu przypadkowym rozpuszczalnikiem.
Po czyszczeniu wszystko powinno wyschnąć przed ponownym połączeniem. Sprawdź, czy przewód został ułożony w fabrycznych uchwytach i nie będzie pracował przy skręcie kierownicy. Następnie powtórz pomiar, jeśli jest dopuszczalny dla tego typu czujnika. Samo zgaśnięcie kontrolki po uruchomieniu nie zawsze oznacza usunięcie problemu, ponieważ błąd może powrócić dopiero podczas jazdy.
Test impulsów: oscyloskop lub sygnalizator
Podłączenie i odczyt sygnału
Test impulsów jest bardziej miarodajny niż statyczny pomiar oporu, ponieważ sprawdza czujnik podczas obrotu koła. Wymaga jednak znajomości typu układu i schematu pinów. Nie należy podawać zewnętrznego napięcia na przewody „na próbę”. Można w ten sposób uszkodzić czujnik albo moduł ABS.
W przypadku czujnika pasywnego oscyloskop podłącza się do jego przewodów zgodnie ze schematem, a kołem obraca ręcznie. Przy czujniku aktywnym trzeba ustalić przewód zasilania, masę i przewód sygnałowy. Ustawienia oscyloskopu, zakres napięcia oraz podstawę czasu dobiera się do dokumentacji danego auta. Warto zacząć od bezpiecznego zakresu i nie przebijać izolacji ostrą sondą, jeśli producent przewiduje pomiar przez złącze testowe.
Jeżeli używasz prostego sygnalizatora, upewnij się, że jest przeznaczony do konkretnego rodzaju czujnika. Urządzenie może jedynie wskazywać obecność zmian sygnału, ale nie oceni jego jakości tak dokładnie jak oscyloskop.
Ocena jakości sygnału
Przy sprawnym czujniku sygnał powinien pojawiać się regularnie podczas obracania kołem. W czujniku pasywnym przebieg zmienia się wraz z prędkością obrotową. W układzie cyfrowym można obserwować impulsy o częstotliwości rosnącej wraz z prędkością. Kształt i poziomy napięcia muszą jednak odpowiadać dokumentacji, dlatego nie należy przyjmować jednej wartości jako uniwersalnej.
Brak impulsów wskazuje na przerwę, uszkodzenie czujnika, brak zasilania albo problem z połączeniem. Impulsy nieregularne, zanikające przy konkretnym położeniu koła lub zakłócone mogą wynikać z uszkodzonego pierścienia, zbyt dużej szczeliny, luzu łożyska albo pęknięcia przewodu. Jeżeli sygnał jest prawidłowy przy kole, lecz sterownik nadal zapisuje błąd, trzeba sprawdzić dalszą część wiązki i moduł ABS.
Test impulsów wymaga więcej czasu i sprzętu, ale jest najlepszym sposobem na wykrycie usterki, która nie ujawnia się podczas pomiaru statycznego. Przy braku doświadczenia bezpieczniej zlecić ten etap warsztatowi niż przypadkowo zwierać piny.
Interpretacja wyników i decyzja o wymianie
Decyzję o wymianie podejmuj dopiero po połączeniu kilku informacji. Czujnik jest silnym podejrzanym, gdy występuje błąd konkretnego koła, przewody i pierścień wyglądają poprawnie, pomiar zgodny z procedurą producenta wykazuje przerwę lub zwarcie, a test ruchowy nie pokazuje prawidłowego sygnału.
Jeśli odczyt zmienia się przy poruszaniu przewodem, najpierw napraw wiązkę lub złącze. Gdy pierścień jest pęknięty albo łożysko ma luz, wymiana samego czujnika nie rozwiąże problemu. Przy zabrudzeniu wystarczy czyszczenie, ale tylko wtedy, gdy po tej czynności sygnał wraca i nie ma innych uszkodzeń.
Nie wymienia się automatycznie obu czujników na jednej osi. Zwykle wymienia się element, którego usterka została potwierdzona. Warto jednak sprawdzić stan drugiego czujnika, jego przewodu i pierścienia, szczególnie gdy oba elementy pracują w podobnych warunkach.
Przy zakupie porównaj numer OE, typ złącza, długość przewodu, sposób mocowania i stronę montażu. Sama zgodność marki samochodu nie wystarcza. Tani zamiennik może być opłacalny, jeśli ma właściwe parametry i wiarygodne dane katalogowe; przy trudnym dostępie lub aucie wyposażonym w rozbudowane systemy wspomagania lepiej unikać części o niepewnym pochodzeniu.
Lokalizacja czujnika, koszty i kolejne kroki
Czujnik znajduje się przy każdym kole, zwykle w pobliżu piasty, zwrotnicy albo tylnej belki. Dostęp z przodu bywa łatwiejszy, choć przewód może być poprowadzony za nadkolem. Z tyłu element często znajduje się przy piaście lub zespole łożyska, a jego demontaż utrudnia korozja. W samochodach z napędem na cztery koła konstrukcja tylnej osi może różnić się od wersji przednionapędowej.
| Samochód | Typowa lokalizacja | Co sprawdzić przed demontażem |
|---|---|---|
| Volkswagen Golf VII | Przy zwrotnicy z przodu i przy piaście lub zwrotnicy z tyłu | Prowadzenie przewodu, uchwyty i pierścień w zespole piasty |
| Toyota Corolla 2020 | W pobliżu piast obu osi | Typ czujnika aktywnego i właściwy schemat pinów |
| Ford Focus III | Przy zwrotnicy przedniej i tylnej piaście lub zwrotnicy | Korozję mocowania oraz stan wiązki przy zawieszeniu |
| Škoda Octavia IV | Przy piastach, z przewodem prowadzonym do nadwozia | Numer części, wersję napędu i dane dla czujnika cyfrowego |
Tabela pokazuje typowy obszar poszukiwań, a nie instrukcję demontażu dla każdej wersji. W obrębie jednego modelu mogą występować różne piasty, silniki, roczniki i systemy ABS. Przed zakupem części sprawdź numer VIN lub numer zamontowanego elementu.
Koszt diagnostyki domowej zwykle ogranicza się do multimetru, środków do czyszczenia złączy i bezpiecznego wyposażenia do podnoszenia auta. Oscyloskop lub specjalistyczny tester zwiększa koszt wejścia, dlatego przy pojedynczym problemie często bardziej opłaca się zapłacić za pomiar w warsztacie niż kupować sprzęt bez znajomości procedury. Sama część może kosztować od niedrogiego zamiennika po znacznie droższy element renomowanego producenta lub kompletną piastę z pierścieniem.
Co może zmylić podczas diagnostyki?
Przerywany błąd często wynika z pęknięcia żyły przewodu wewnątrz izolacji. Na postoju opór może być prawidłowy, a po skręcie koła lub ugięciu zawieszenia obwód się otwiera. W takim przypadku potrzebny jest test wiązki w ruchu albo obserwacja parametrów prędkości kół podczas jazdy za pomocą testera.
Pierścień ABS może powodować błąd mimo sprawnego czujnika. Korozja zmienia szczelinę, pęknięty pierścień daje nieregularny sygnał, a luz łożyska powoduje jego zmienność. Jeżeli wymienisz czujnik bez sprawdzenia tych elementów, możesz ponieść koszt, a kontrolka nadal będzie wracać.
Jazda z aktywną kontrolką ABS oznacza, że nie masz pewności działania funkcji zapobiegającej blokowaniu kół. Podstawowe hamowanie może pozostać dostępne, ale nie należy zakładać, że system zadziała w awaryjnej sytuacji. Jeżeli jednocześnie świeci kontrolka hamulca, pedał jest miękki, występuje wyciek albo samochód ściąga przy hamowaniu, przerwij jazdę i skorzystaj z pomocy warsztatu.
Najbezpieczniejsza ścieżka jest prosta: obejrzyj czujnik i przewody, zidentyfikuj typ elementu, wykonaj pomiar tylko zgodnie z dokumentacją, a następnie potwierdź sygnał lub odczytaj błędy. Wymiana czujnika ABS ma sens dopiero wtedy, gdy wyniki wskazują na niego, a nie na instalację, pierścień, łożysko czy moduł.
Jeżeli po czyszczeniu i kontroli przewodów problem powraca, nie traktuj kolejnej kontroli tej samej rezystancji jako pełnej diagnozy. W takiej sytuacji potrzebny jest odczyt błędów oraz porównanie prędkości wszystkich kół podczas jazdy. To zwykle szybszy i tańszy krok niż wymienianie części metodą prób.
